Nou....solderen wilde wel met een soldeer hout brander....hier zat een heel fijn puntje op en kon ik preciezer mee werken. Soldeer wilde niet altijd even fijn hechten en duurde idd soms dermate lang dat ik bang was de binnenkant van de schakelaar te smelten 😬. Soldeer was 60w, maar punt was op... ho...

Gisteren koplamp anders aangesloten en boven wonder deed hij het. Toeter en uitknop doen het niet, maar wat ik niet snap dat hij ook niet uit gaat als ik met de meter de zwarte uit draad verbind met een aarde (groen, bruin) op stuurschakelaar, terwijl de draden geen weerstand meten. Alle draden (ook...

Ik zal morgen testen of toeter en uitknop het wel doen als ik de aarde in ieder geval juist aansluit. Dat zou mooi zijn, want dan kan ik deze kabelboom houden en remlichtschakelaars aansluiten. Zo niet..... dan wordt het plan b... ofwel verlichting voor en achter rechtstreeks via spanning en massa o...

De bende hangt al los, maar voor de goede orde: - binnenkomst kabelboom; grijze gaat door naar stuurschakelaar, bruin groen zou op minmassa moeten, blauw op groot en wit op dim, maar aangezien er geen verschil is bij deze lamp, maakt dat eigenlijk niet uit toch.... zolang massa maar op massa zit. Ik...

Nav Peter; Bedankt voor je uitleg. ...dus voor een aparte uitschakelaar met ook een massa terug naar bobine. Klopt hoor...er loopt een spanning (geel) van schakelaar naar remlichtschakelaar en geen massa Haalt de uitknop op de schakelaar in mijn eerdere schema zijn massa dan via massa die naar kopla...

Ja, ik zou ook wel twee aansluitingen kunnen maken voor verlichting. Zwarte draad gemeten en geeft geen weerstand.... de massa van de oude schakelaar liep naar een remlichtschakelaar (die niet aangesloten was.... dus geen massa ?) Zou dat dan de reden zijn dat hij het niet deed... -> heeft de uitkno...

Ik heb even een ander kabelboompje opgehaald, met goede stuurschakelaar.... alleen is de bekabeling anders.... geen remlichtaansluiting, wel stadslicht en kilometertellerverlichting. Dus... optie A oude blokje erafknippen en nieuwe op solderen (gezien mijn ervaring wellicht niet heel verstandig) opt...

onder het forum mom---- eerst zoeken en testen dan pas vragen.... 1. schakelaartje is niet open te krijgen; dus nieuw boompje met nieuwe schakelaar of aparte schakelaar voor uitknop 2. elders op forum gelezen dat ik hem daarmee verzuip..... niet perse erg, maar vindt hij volgens mij niet fijn (lasti...

Oke...... luchtfilter, deel carburateur schoongemaakt, bougie eruit geweekt en drooggemaakt.... startte als vanouds.... en voorlicht h4 eraf gehaald en nu doet achterlicht het.... op schakelaar ! Ik ga nu de voorlamp vervangen van h4 naar de 12V W35 pitje (moet eerst bestellen) en bestel meteen reml...

Oke, check.... dus de bende vervangen door een BA 15 koplamp fitting en er een lampje bajonet 12 V 35 W in doen. mbt shadow's strikvraag :) ......ik heb de hele bende losgehaald, dus geen idee hoe het aangesloten zat. Zonder google te vragen.... zal een de massa zijn, andere 2 maken niet uit toch ? ...

de donkere draadjes horen vooral bij de kabelboom van schakelaar.... andere bedrading is wel net van kleur.... ik vermoed dat de verkoper er een andere kabelboom op heeft gezet.

Dus wellicht valt schade aan spoeltje mee, kijk of ik ergens een nettere kabelboom kan vinden

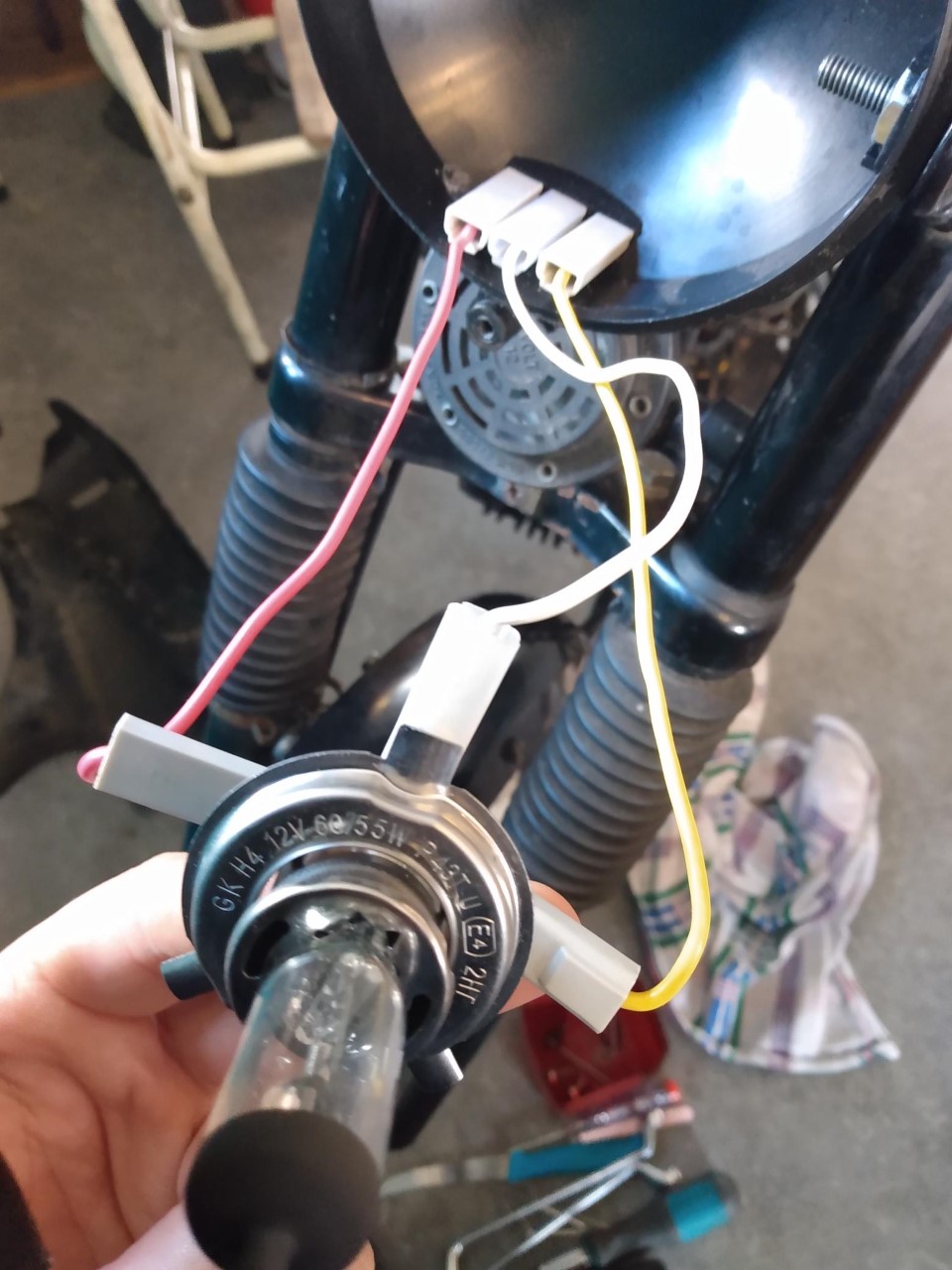

is overigens een h4 en geen h7 (niet dat het veel uitmaakt in dit geval volgens mij)

vraag: of ik er dan een fitting voor de duplolamp op moet zetten of is het ook een idee het te vervangen voor bijvoorbeeld :

Osram Original HS1 35/35W 12V (zie onderste foto)

Oke.......meter gehaald, alles los doorgemeten en tekening aangepast. -> er is geen stadslicht aanwezig (grijs van achter loopt naar koplamp, maar is aangesloten op draadje naar stuurschakelaar) -> Splitsing zwarte draad bij bobine, spoel is aanwezig; uitschakelaar zou dus moeten kunnen doen Ik heb ...

Ik heb er ook net naar lopen zoeken. Beugelslot voor ca 15/20 art gekeurd is het makkelijkste mee te nemen en vaak een ophangbeugel. Echter een tomosje van 50/60 kg... is zo opgetild en mee., ik zou zelf dan ook het achterwiel zoveel mogelijk blokkeren. M.i. is echter niets beter dan hem aan een and...

Dank heren,

Ik zal morgen eerst eens alles doormeten

Gelukkig hebben we de foto's nog (en paint)

- spanningsplaat moet inderdaad stuurschakelaar zijn, vraag me niet hoe ik erbij kom, ik zal foto's maken van de kabelboom, ik heb geprobeerd de huidige situatie in een schema te zetten ( soms is de kleur van de draad lastig te achterhalen en ik zie dat achter de koplamp groen en bruin samen gaan en...

verlichting in koplamp is vervangen door een enkele h7 (bedrading voor groot/ stads loopt er wel heen en schakelaar stuur heeft 2 standen) dus als ik de massa van de toeter van schakelaar af kan halen en op andere massa kan zetten, kan ik kijken of toeter stroom krijgt ? Doet de toeter het dan wel, ...

kilometerteller is niet aanwezig, verlichting ervoor ook niet, maar volgens mij maakt dat niet uit toch, die zijn weglaatbaar in het schema.

Alles van de koplamp doet het, rare is dat de uitknop het ook niet doet, toeter ook niet (schakelaartje zelf stuk ? ) al weg schoongemaakt

Dank Fons, dus als het goed is loopt mijn gele van spanning naar toeter naar stuurschakelaar en gaat de massa naar de koplamp. Dan heb ik mijn tekening compleet en de donker draden ontward Dan zou de hele elektra van mijn Tomos wel in orde moeten zijn.... los van remlicht.... hiervoor remlichtschake...
