elektrisch aansluiten van Tomos s25

Net nieuw op dit forum, of twee linkerhanden? Dan is het beginnersforum iets voor jou. [wil je ook supporter worden voor dit forum? meld je aan voor de groep supporters ;)
Forumregels
Om u goed te kunnen helpen hebben wij een support template gemaakt.
wilt u zo vriendelijk zijn om deze in te vullen bij een nieuw topic! --> mededeling
Plaats reactie
  • Afdrukweergave
Uitgebreid zoeken
4 berichten • Pagina 1 van 1
Tomos_s25
Pindabrein
Berichten: 17
Lid geworden op: 08 apr 2020 14:29
  • Citeer

Berichtdoor Tomos_s25 » 28 nov 2020 18:16

Hoi,
Ik ben bezig met het opknappen van mijn tomos, nu ben ik aangekomen bij het elektrische gedeelte.
Aangezien ik geen toeter, remlicht en knipperlichten heb, kom ik niet uit de bestaande elektrische schema's.
Ik heb een oude schakelaar zoals in de onderstaande foto.

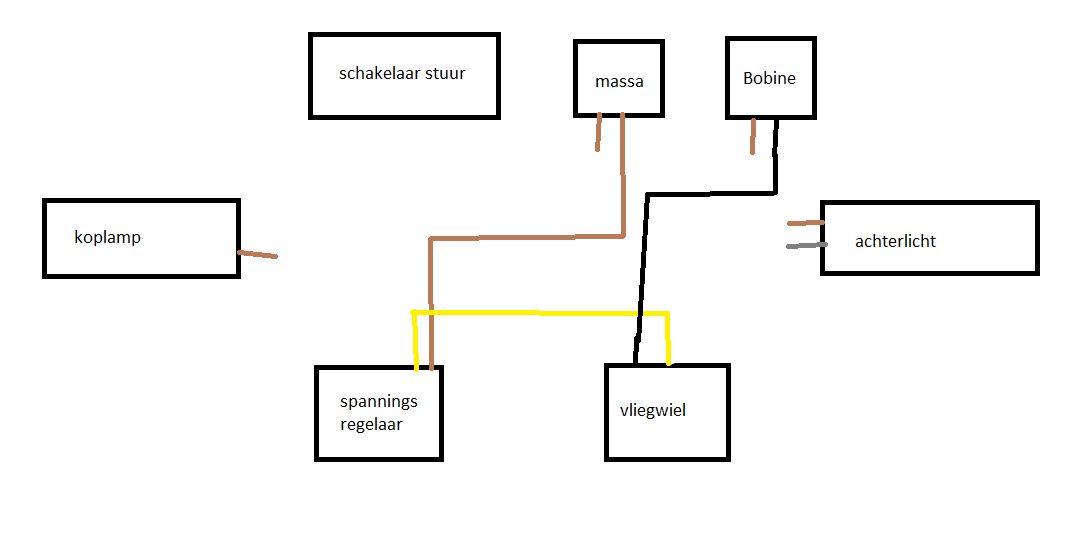

In de onderstaande afbeelding heb ik een klein schema opgesteld waarbij ik een aantal dingen wel weet en de rest niet.
tomos elektrisch.JPG
tomos elektrisch.JPG (39.1 KiB) 1542 keer bekeken
Zou iemand deze voor mij compleet kunnen maken zodat het licht of altijd werkt of gewoon via de schakelaar.
Alvast bedankt!
Omhoog


fons716
Hopeloos verslaafd
Berichten: 3881
Lid geworden op: 20 mar 2010 17:03
Locatie: Wijchen
Contacteer:
Contacteer fons716
Skype
  • Citeer

Berichtdoor fons716 » 28 nov 2020 22:51

Geel van schakelaar naar Spanningsregelaar.
Zwart van schakelaar op de plus van bobine (is om motor uit te zetten)
Wit van schakelaar naar achterlicht.

Als je dan nog 2 draden over hebt is dat dim en grootlicht, kan die op de foto niet zien.

Welke kleuren heb je over? Groen en blauw met een amp stekker eraan
Omhoog

Tomos_s25
Pindabrein
Berichten: 17
Lid geworden op: 08 apr 2020 14:29
  • Citeer

Berichtdoor Tomos_s25 » 29 nov 2020 14:05

Dank voor de snelle reactie Fons716.

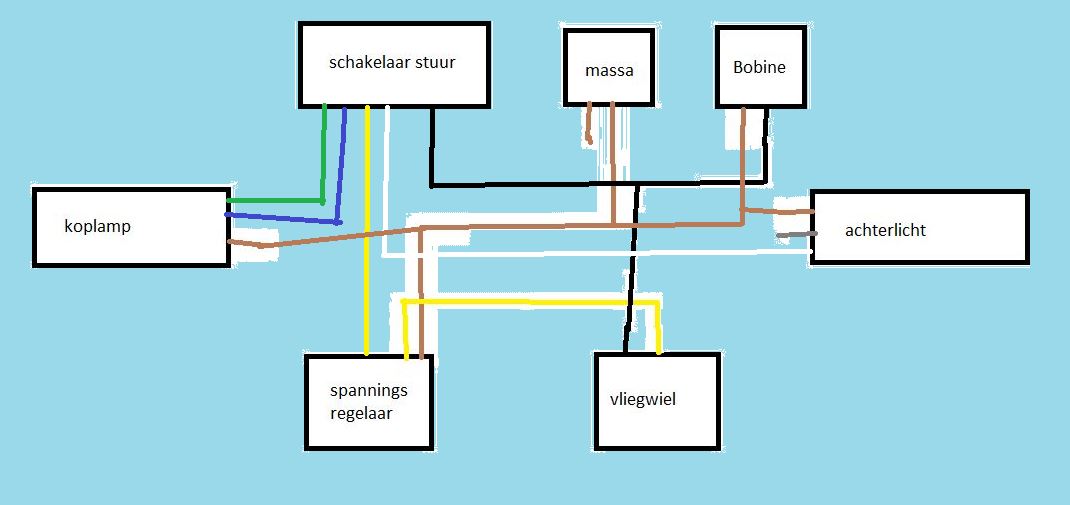

Ik heb het weer even aangepast en het klopt inderdaad dat 2 kleuren met amp stekker aan zitten.
Ik heb dit ook even toegevoegd in het schema.
tomos elektrisch 2.JPG
tomos elektrisch 2.JPG (51.52 KiB) 1521 keer bekeken
Nu zag ik wel dat mijn achter licht 3 stekkers heeft? zie onderstaande foto.
Hoe moeten deze aangeschoten worden? of valt er 1 kabel weg omdat ik geen remlicht heb?
Omhoog

fons716
Hopeloos verslaafd
Berichten: 3881
Lid geworden op: 20 mar 2010 17:03
Locatie: Wijchen
Contacteer:
Contacteer fons716
Skype
  • Citeer

Berichtdoor fons716 » 29 nov 2020 17:41

Klopt 1 kabel is voor het remlicht en die blijft over, wit aansluiten zodat het onderste lampje brand in het achterlicht, dat is tevens ook je kenteken verlichting...geen idee of dat rood of geel is dus ff testen.
Omhoog
