Hallo Lezers,

Ik heb laatste een 2dehandse elektrische ontsteking op mijn tomos gedaan met daar bij de behorende vliegwiel + bobine. Het gaat hier om een elektrische start zonder start motor. Na een paar keer kicken start hij niet daarom, was ik bang dat hij niet meer vonkte. Hierdoor wilde ik checken of hij nog wel vonkte ik hield vervolgens de kabel tegen de cilinder en zag hem niet vonken. Na ene langen tijd kicken vonkte hij 1 keer en daar heeft hij niet meer gevonkte. Wat kan dit zijn?

Groet,

Sandro

Welke cdi unit zit daarbij? Je hebt voor e-start modellen en gewone electronische ontsteking.

Ik heb deze http://www.google.nl/imgres?imgurl=http ... CDUQ9QEwAA . Volgens de verkoper hoorde deze bij de onsteking.

Ok, je hebt het over een e-start zonder startmotor. Betekent dat, dat je een vliegwiel hebt met starterkrans (tandwiel)? Zit daar ook een verdikking op zoals op onderstaande foto?



Daar hoort een pick-up kastje bij zoals je rechtsonder het vliegwiel ziet zitten. Zonder dat gaat een pick-up unit ontsteking niet werken. Vandaar dat ik vroeg welke CDI erbij zit. Naar mijn weten zijn er 2 versies, met 2 draden en 4. De laatste wordt gebruikt bij de nieuwste modellen met A55 motor en e-start. Hieronder een detail van de pick-up ontsteking (zwarte kastje rechts naast de grondplaat):



Daar hoort deze CDI unit bij



De witte en zwarte draad verbind je met het pick-up kastje, de rode gaat op de draad uit je blok die overblijft en de bruine is de massa

Als je een andere ontsteking hebt graag even een foto van maken en hier posten. Deze kun je toevoegen in he bericht als bijlage. In sommige gevallen kan de verbinding tussen de spoelen en de bedrading ui je blok losraken (zit in plastic bescherming op de grondplaat). Meet eens wat je uit de draden krijgt aan spanning als je kickt. Meter wel op wisselspanning zetten. 1 draad aan de meter, de andere testdraad uit je meter ergens op een massapunt. Niet de twee draden uit je blok doorverbinden!!

Weet je zeker dat alles goed verbinding maakt met elkaar? Vaak is de aansluiting CDI-bougiekabel en kabel-dop een probleem. Verder is het wel belangrijk dat de cdi goede massa maakt en dat de bougie zelf niet defect is.

En die bobine had ik ook nodig, brommerzaken zeiden dat ik die tweedehands niet te vinden was..
Vond ik hem nog geen 15km van mijn huis!

de bobine kost ongeveer 70 - 80 euro...
Duur grapje dus!

@ Landelo: Maak even wat foto's van je ontsteking nu, dat zegt vaak meer dan woorden.

@Jurre255: Je hoeft niet een post van degene boven je volledig te citeren als je alleen antwoord geeft. Dat komt nogal rommelig over. Ik heb je post daarom aangepast.

@ Landelo: Maak even wat foto's van je ontsteking nu, dat zegt vaak meer dan woorden.

@Jurre255: Je hoeft niet een post van degene boven je volledig te citeren als je alleen antwoord geeft. Dat komt nogal rommelig over. Ik heb je post daarom aangepast.

Oké sorry

Sorry voor het zo laat reageren hier heb ik de foto's!

Zou het kunnen dat je de grondplaat een slag moet draaien ?
Ook vanwege de ligging van de bedrading die nu weg kunnen slijten langs het vliegwiel.

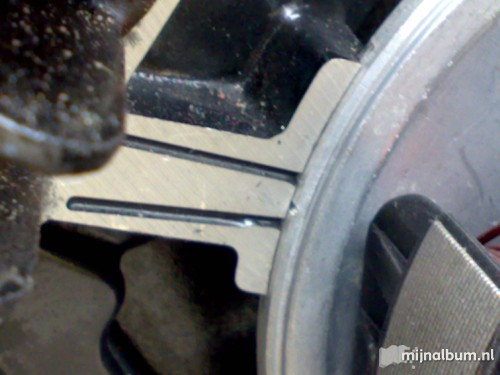

Als ik inzoom op de foto zie ik nml ook geen merkteken voor de afstelling van snor en brom stand.

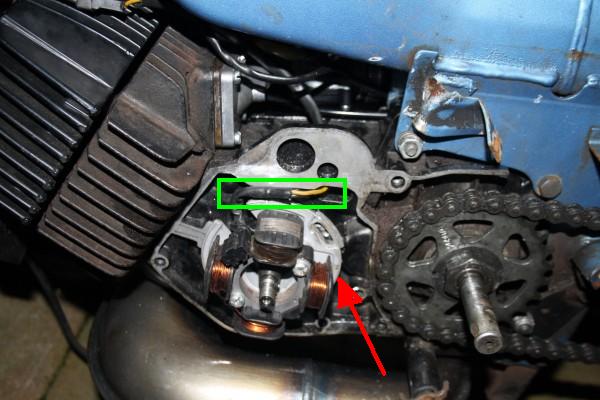

Zit er bij het door mij geplaatste rode pijl een merkteken in de vorm van een streepje op de grondplaat ?

Hallo Ping,

Ik heb nog een keertje naar de ontsteking gekeken of ik ergens anders een inhammetje zie, helaas is dit niet zo. Volgens mij zou hij dan ook echt zo moeten staan.

Heeft iemand anders nog een andere oplossing voor me?

Is het probleem niet gewoon dat je de 4 draadse bobine + cdi nodig bent?
Ik had eerst dezelfde bobine als jou maar het blok vonkte toen ook verkeerd.

[ Post made via Mobile Device ]

Ja dat zou zomaar kunnen, maar was het ook zo bij jou dat de ontsteking ook zo stond? of stond die anders?

Mijn ontsteking stond ook zo, als ik jou was zou ik nu echt op zoek gaan naar een 4 draads bobine + cdi

[ Post made via Mobile Device ]

Die bobine/cdi unit hoort er gewoon bij ik heb precies dezelfde .

[ Post made via Mobile Device ]

Bij mij liep die echt niet op de bobine die hij heeft..
Ik heb ook die ontsteking met pick up.

[ Post made via Mobile Device ]

Mag ik even vragen waar jij op de ontsteking van Landelo een pick-up ziet zitten want die zit er niet voor zover ik kan zien.

Sorry, ik had gekeken naar wat een voorbeeld was.
Nu ik dit zo zie, weet ik zeker dat hij de goede bobine wel heeft

[ Post made via Mobile Device ]

Maar Ik heb dus de juiste bobine, vliegwiel en de ontsteking? Waar zou het dan dus aan kunnen liggen?

Maar Ik heb dus de juiste bobine, vliegwiel en de ontsteking? Waar zou het dan dus aan kunnen liggen?

Ik zou zeggen, vraag het bij een brommerzaak in de buurt..
Dit snap ik echt nie?!
