Hallo allemaal,

nu ik echt begonnen ben met mijn project leek het me leuk het hier bij te gaan houden en jullie ervan op de hoogte te houden.
Ik ben bezig met een Tomos Quadro brom. Ik ben hem eigenlijk gewoon aan het opknappen, maar ik geef er toch een beetje mijn eigen draai aan, om hem leuker te maken.

Wat heb ik al gedaan;
- onderdelen kopen (chroom speedy uitlaat, standaard luchtfilter, buddyseat, chroom koplamp, sproeiers voor het afstellen, bougie, en een setje knippers met relais van fireface ).
- Alles helemaal uit elkaar halen, behalve de motor.
- Alles wat betreft het frame in de epoxy zetten, na alles grondig geschuurd te hebben
- Stuurbediening omsolderen voor knippers
- Verf bestellen
- Plakfolie halen
- Kentekenplaat laten maken (gewoon een nette nieuwe)
- Spatborden verslijpen
- Velgen uitkiezen (ik had er 6!)

Wat moet er nog;
- achterlicht (klein) kopen
- frame bijwerken met nog wat epoxy
- spuitklaar maken
- spuiten
- afbouwen.
- rijbewijs

Nu maar eens wat foto's. En zo begon het, met een roestige maar netjes lopende Tomos Quadro uit 2005.

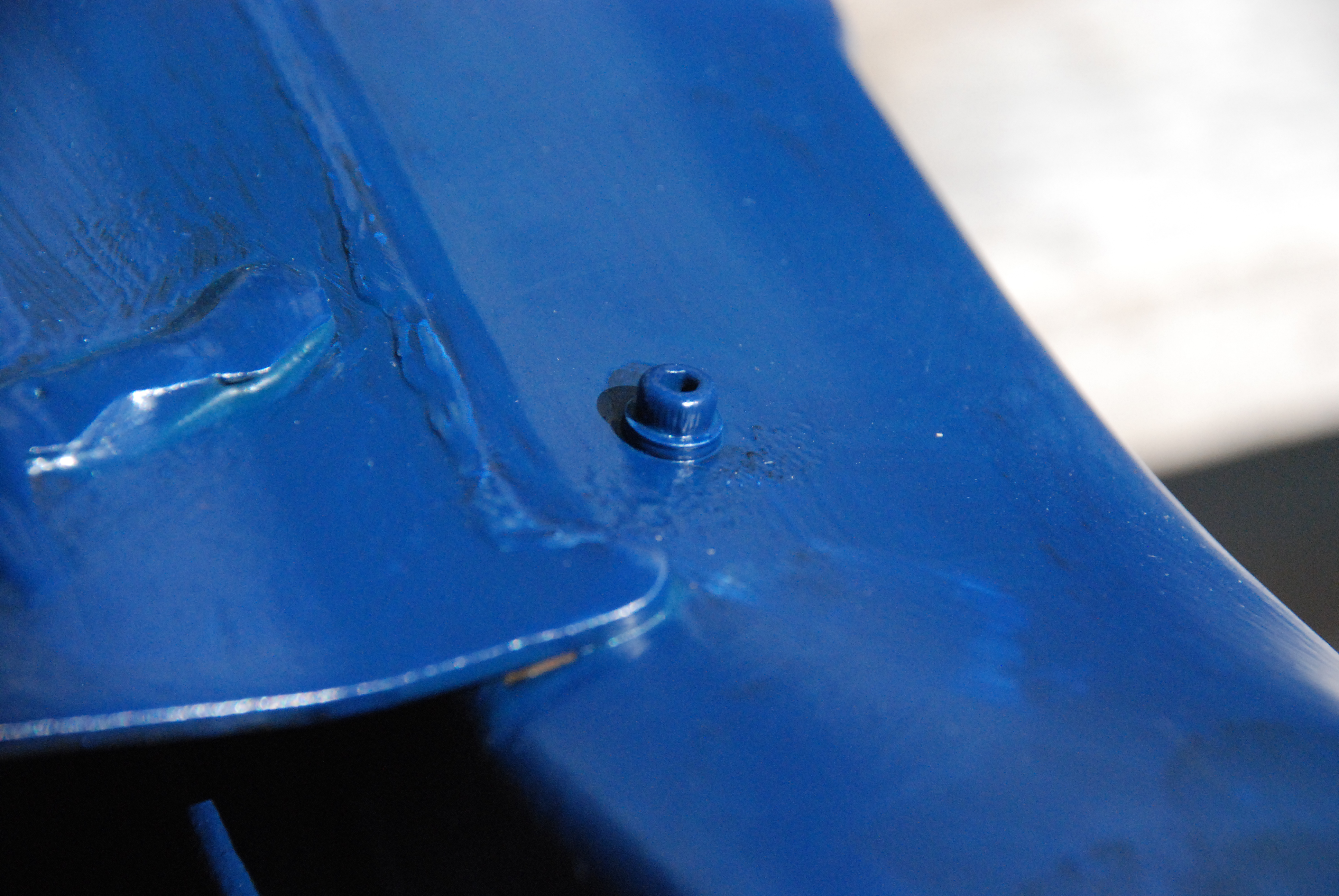

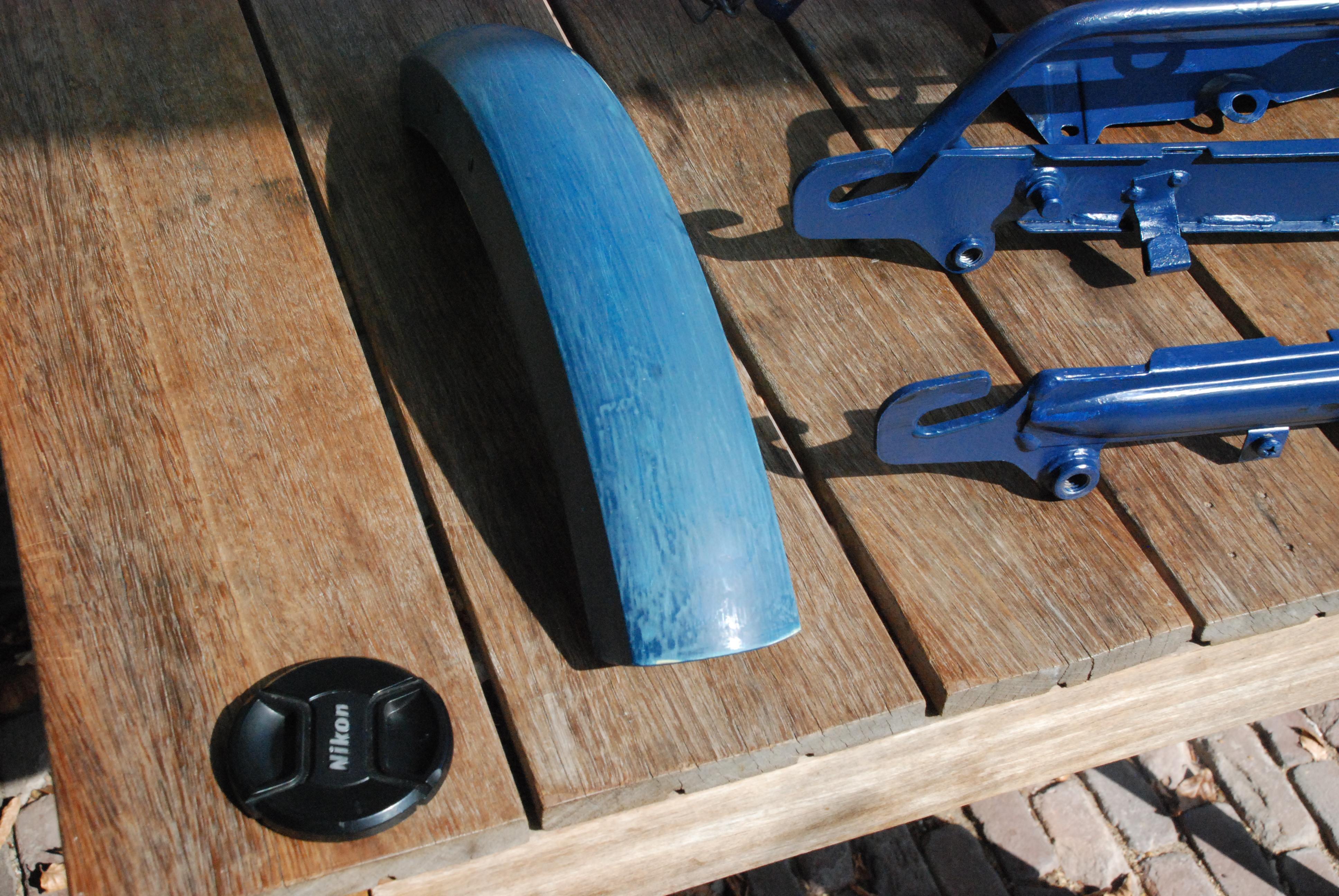

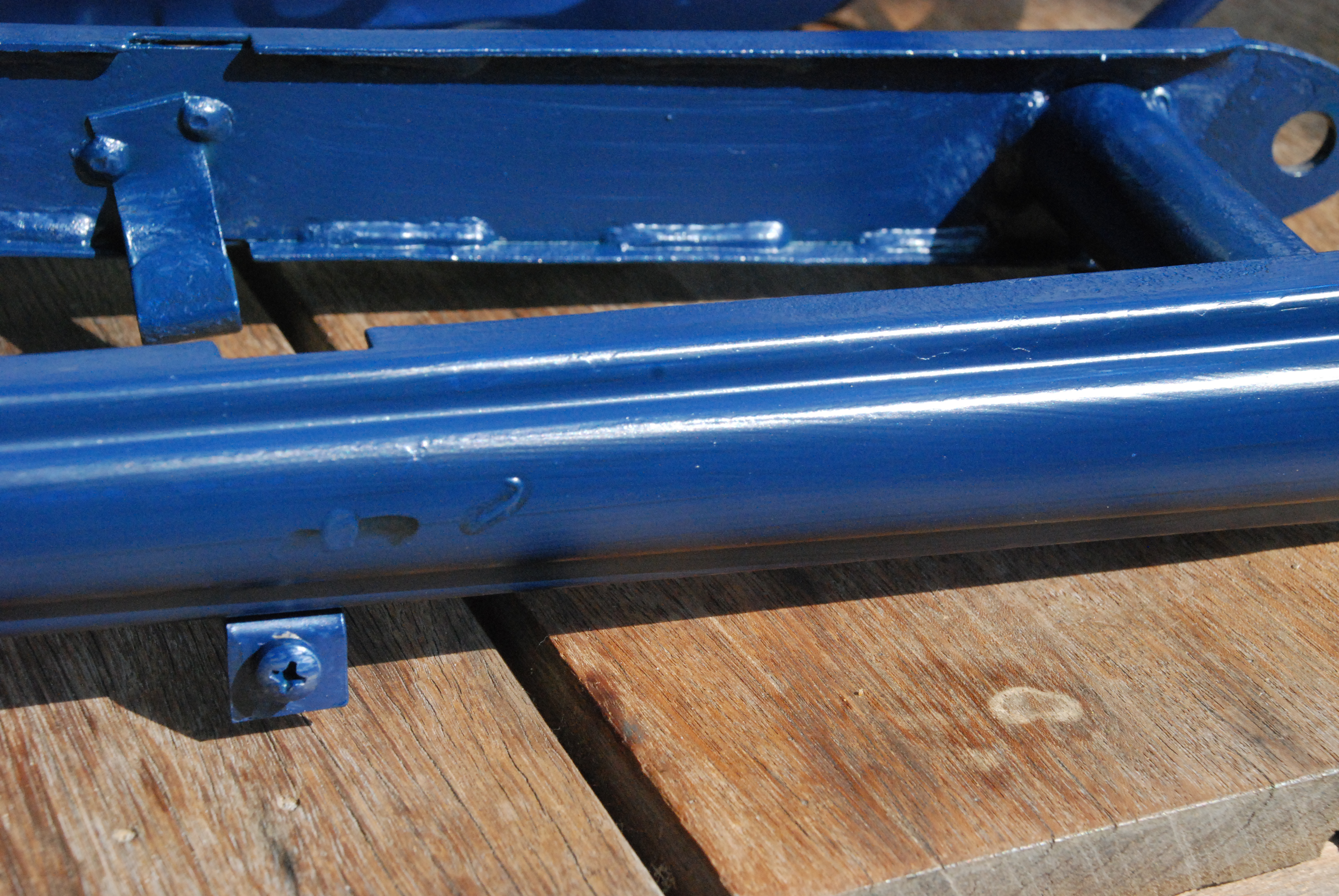

Alles lekker in epoxy gezet. En door mijn onwetendheid zat er toen opeens een gaatje in de tank, maar die wordt netjes dichtgelast hoor.

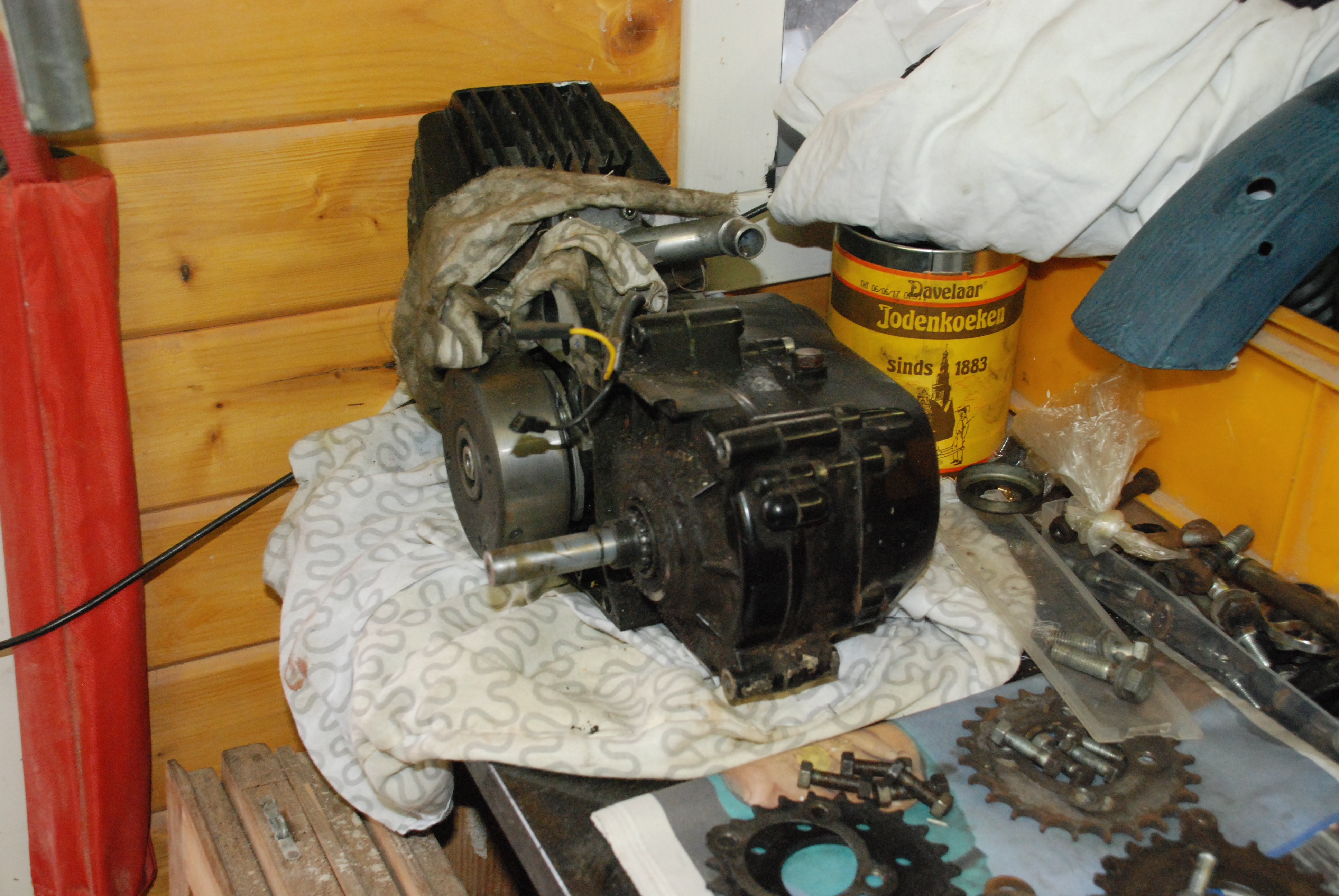

Dit is het blokje.
En een setje remmen, ik zoek gewoon de beste ertussenuit.
Voor deze velgen heb ik gekozen, deze zien er het beste uit.
Dan blijft dit over, er zit nog een wel een nieuwe band bij, maar dat zoek ik later wel uit.
De oude uitlaat had zijn beste tijd gehad.

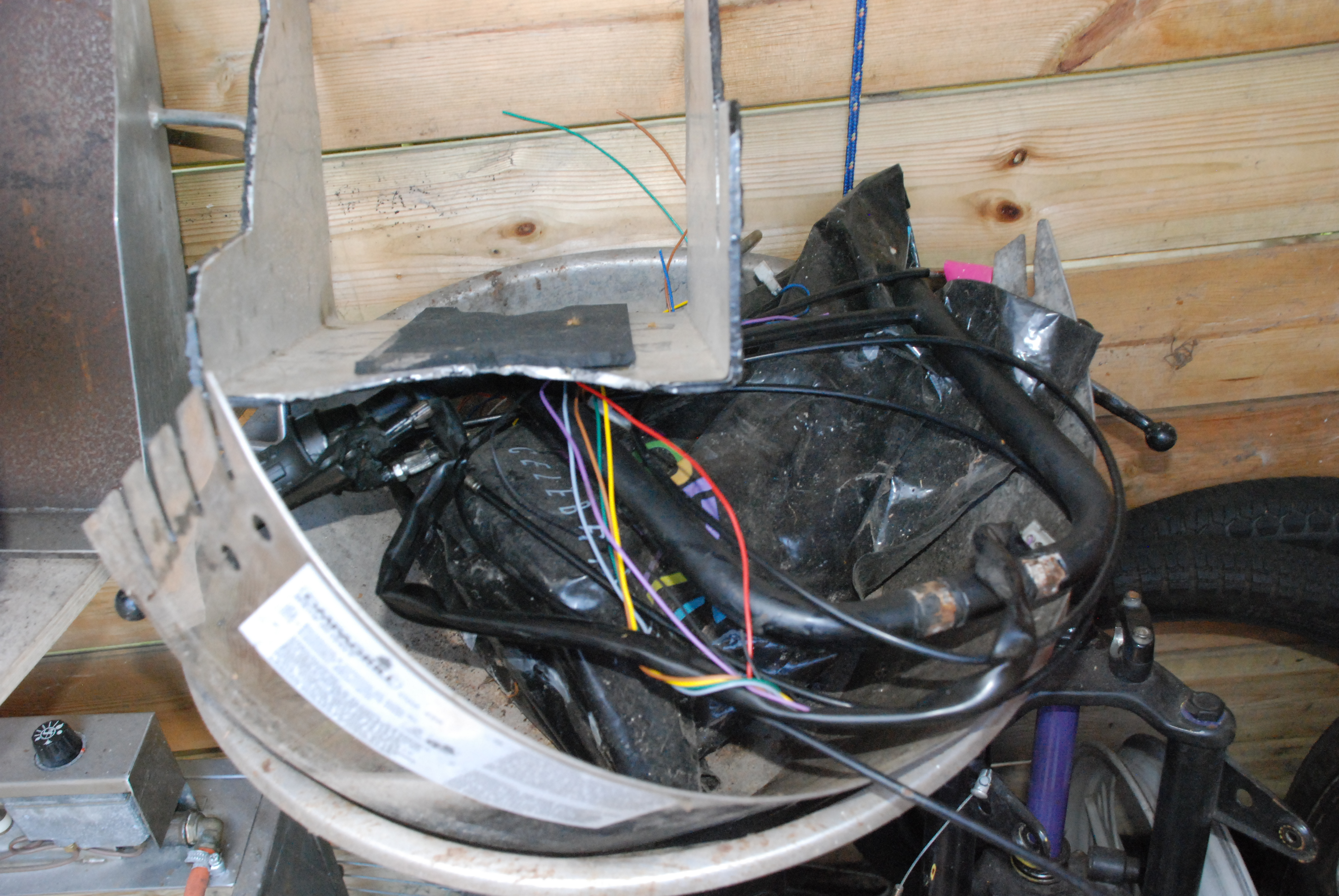

Ik kreeg er ook nog een kabelboom bij, en 2 voorvorken.
Deze kabelboom was de luxe variant, dus ik heb de stuurbediening eraf geknipt, en deze aan de huidige kabelboom gesoldeerd. Ik heb alleen de killswitch ff moeten beunen, die gaat nu van de ontsteking, direct naar de schakelaar, en dan naar de bobine, maar alles werkt, dus het lijkt me prima.

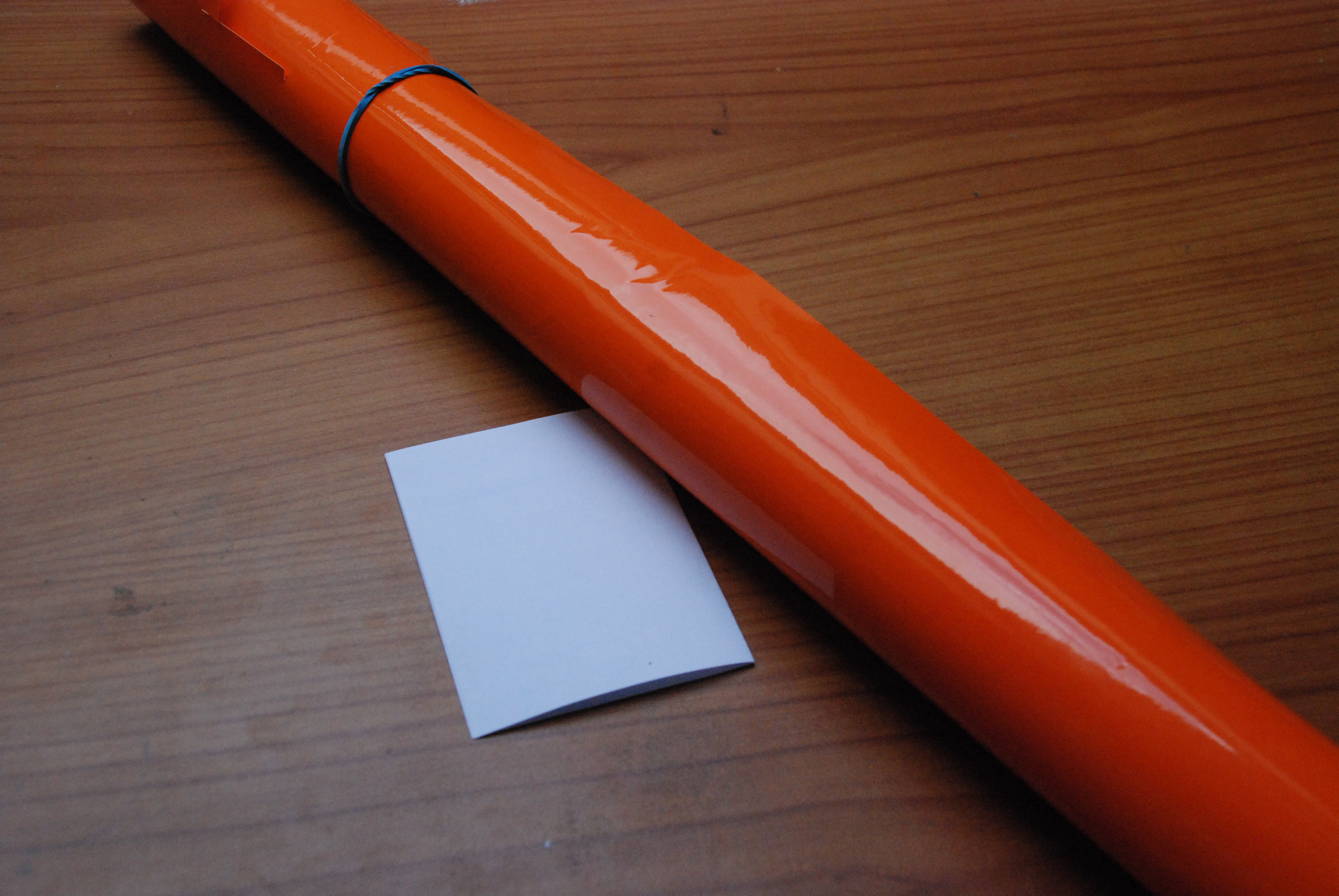

Dit is het plakfolie, lekker oranje. Het frame zelf wordt grijs, RAL 7024, met oranje accenten.

Ik hoor graag jullie reacties en vooral de tips.

Ziet er goed uit, veel plezier met het bouwen!
Als achterlicht is iets als dit wel mooi:
http://s.aliexpress.com/ruUfyIvI

Mijn eerste Tomos was van hetzelfde de type als die van jouw, een van de leukste modellen imo. Ze zijn alleen een stuk ouder dan 2005.
viewtopic.php?t=19272

Mijn tip zou zijn; die traanplaat er iig af.

Ief, traanplaat gaat er natuurlijk af. Daar komen custom zijpanelen.
Fireface, ziet er leuk uit, ik zie dat jij er ook een heb besteld. Maar ik ben denk ik meer op zoek naar iets smals en lang zoals deze
http://www.caferaceronderdelen.nl/achte ... chten.html
Maar dan zonder knippers.

Over het bouwjaar, volgens de rdw uit 2005, maar misschien zaten er gewoon verkeerde stickers op. De verkoper had er namelijk zelf ook al aan geknutseld

Mocht je die van caferaceronderdelen nog willen, voor 6 euro mag je hem van me hebben.

En in 2005 is de kentekenplicht pas ingevoerd, vandaar dat RDW altijd 2005 zegt bij oude brommers.

UPDATE
De knippers zijn binnen, nogmaals dank fireface.
En er is een achterlicht van kinderbrueno onderweg.

Achterlicht is ook binnen.
Helaas heeft de zwarte draad het niet overleefd..... Die is los van het printplaatje, vanmiddag ff solderen. Ook moet ik nog uitzoeken hoe alles aan te sluiten.
2x geel- ik gok knippers, maar welke is welke kant? Overigens kan ik ze nieteens gebruiken, want m'n relais is niet voor LED. Of maakt dat niet uit?
1x rood- dat zal dan wel het remlicht wezen.
1x Blauw- ik denk het normale licht.
1x zwart- de aardedraad.

Rood en blauw geeft opties, dan ik kan een groot licht en een dimlicht gebruiken. Of een remlicht, moet ik alleen ff mn schakelaartje op het handvat repareren/vervangen.

Dat je geen led-relais hebt hoeft op zich geen probleem te zijn. Dan zou je simpelweg weerstandjes voor de knippers kunnen monteren.

EDIT: Maar als je daadwerkelijk 4 LED knippers hebt is het makkelijker een weerstands onafhankelijk relais te monteren.

Het punt is. Ik natuurlijk 4 knippers (gloei) met relais van fireface, maar dit achterlicht heeft ook knippers, dus mij leek het leuk om beiden te gebruiken.
Dus
-2x gloei voor
-2x gloei achter
-2x LED achter met weerstandje.

Nu is de vraag, hoeveel Ampère is het LED knippertje, dan kan ik de weerstand uitrekenen.

Dan heb je geen weerstand meer nodig, omdat je de gloeilamp knippers ook gebruikt.

Dat was ik ook van plan om op m'n dax te doen. Lijkt me best een leuk effect.
Alleen zijn bij mij de ingebouwde knippers achter wat moeilijker te onderscheiden van de lamp zelf...

Mooi. Dus ik kan gewoon direct de 6 knipperlichten op het relais aansluiten, dat is super.
Binnenkort zal ik foto's plaatsen, want het schuren vordert ook lekker (credits naar mn pa ).
