Achterlicht doet het niet

[Landelo]

Welke Tomos model heb je? A3 B
Wat is het bouwjaar? 1990
Sinds wanneer speelt dit probleem? Gisteren
Wat is het probleem? Voorlicht en achterlicht doen het niet meer.
Onlangs nog iets verandert aan je Tomos? Had de bobine eruit gehaald om ruimte te maken voor de carburateur.


Hallo,

Ik heb woensdag een tomosje gekocht waarvan het achterlicht het al niet deed.

achterlicht

Gisteren heb ik de bobine eruit gehaald om wat ruimte te krijgen om de carburateur eruit te halen

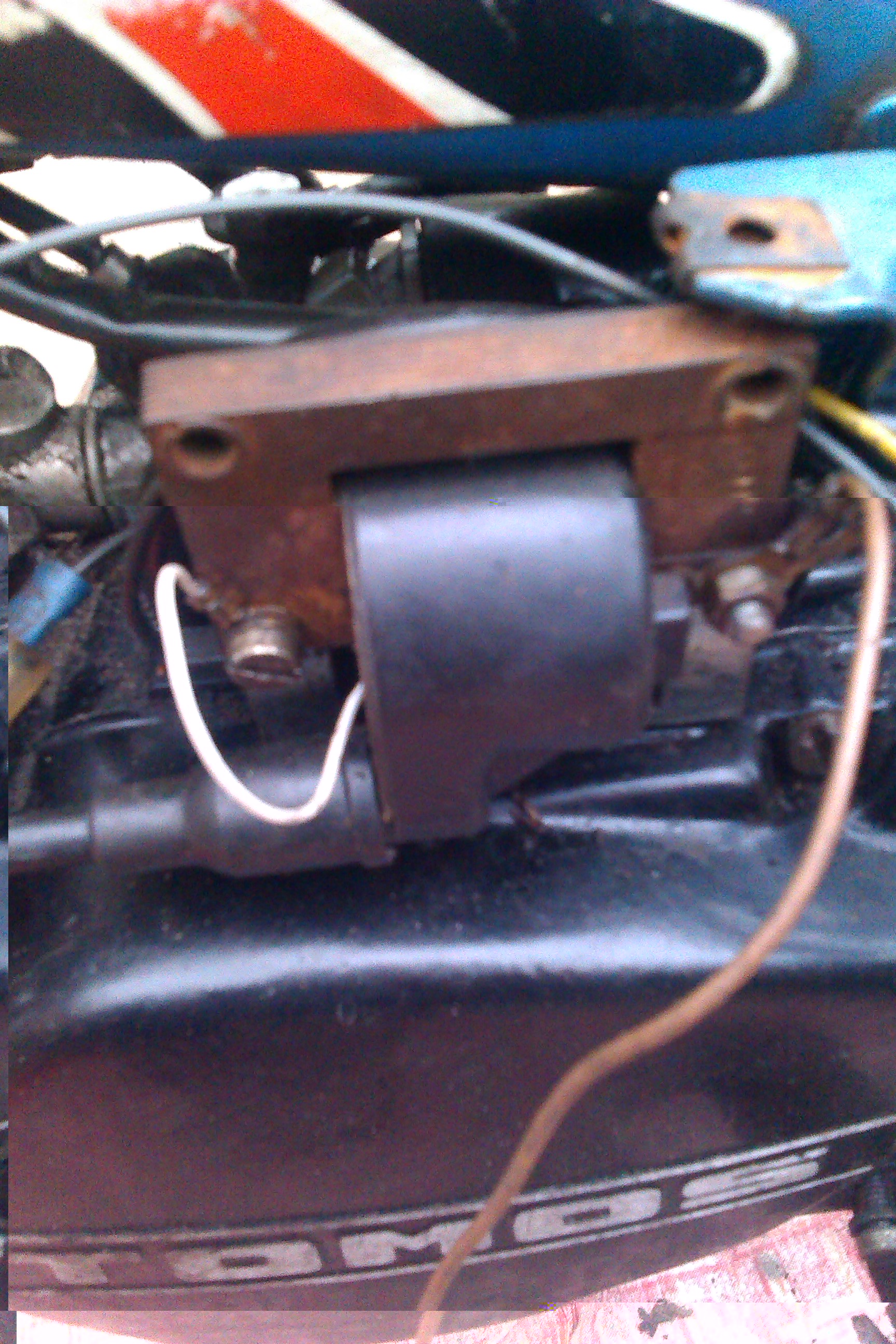

Bobine

Sindsdien doet het voorlicht het ook niet meer.

Ik kwam er ook achter dat er een schakeltje onder mij zadel zat.

schakeltje

Ik weet niet wat dit is, het leid naar iets anders toe (zie foto's) kunnen jullie mij vertellen wat dit is?

bedrading van het schakeltje loop naar mijn blok.

Wie kan mij hiermee helpen? Alvast heel erg bedankt!

[homoetje]

Ik denk dat dat schakelaartje een soort "verborgen" kill switch is zodat niet iedereen de tomos aan kan zetten als hij ergens op slot staat. Haal die schakelaar eens om, ik durf te wedden dat je hem dan niet aan krijgt.

[ Post made via Mobile Device ]

[Landelo]

Bedankt voor je snelle reactie. Ik heb helaas het schakelaartje er al afgehaald omdat ik bezig was met het zadel. Zou dit ermee te maken kunnen hebben dat mijn verlichting het nu niet meer doet?

[shadowranger]

Nee, aan de foto te zien is de grijze en bruine draad in één gedraaid en veroorzaakt zo kortsluiting. Grijs is de verlichtingsdraad en bruin massa. De bruine wordt samen met die va de bobine op de schroef gezet. De grijze draad heeft een stekkerverbinding boven het blok waar je bobine zit.

De zwarte draad zou idd wel eens de uit-knop kunnen hebben bedient, maar heeft niets te maken met de verlichting.

[Landelo]

Ik had de twee draden samen gedraaid omdat ik maar 1 aansluiting heb op het achterlicht. Hoe moet ik die dan vastmaken? Ook heb ik maar 1 aansluiting op mijn massa, is dit een probleem?

[shadowranger]

Als er maar 1 aansluiting zit in het achterlicht dan zou deze alleen met de grijze draad moeten worden aangesloten. Dat is de 12 volt uit je schakelaar/ blok. Deze aansluiting moet op de "pin" of achterkant van het lampje zitten.

De massa is de rest van de fitting en loopt dan via de bout waarmee het achterlicht op het spatbord vastzit. Eventueel kun je de bruine draad hier ook aan doen met een aangeknepen oog achter de moer zodat je zeker weet goede massa te hebben.
