Achterwiellagers

[Rommit]

Welke model tomos heb je? Tomos Quadro
uit welk jaar komt de tomos ? +/-1993
Is het een snor of een brommer? snor
wanneer ontstond het probleem? n.v.t.
Heb je onlangs iets veranderd aan je tomos? Nee
Wat is het probleem?

Onlangs heb ik een Tomos verkregen , welke ik nu in zijn geheel aan het nalopen ben en daar waar nodig repareer/reviseer.

Wat mij opviel is de hoeveelheid axiale speling op het achterwiel , mijn eerste vermoeden was dat het de achterwiellagers waren.

Dus het achterwiel verwijdert en nog eens nagemeten , en wederom een minimalistische beweging voelbaar.

Ook viel het mij op dat de achterbrug behoorlijk heen en weer bewogen kon worden , weet niet of dit normaal is ?
Of trek je deze speling weg met het aandraaien van de achteras ?

Nu wil ik geen risico lopen , en de lagers vervangen.

Helaas staat er geen codering op , wie o wie weet deze codering ?

Zodat ik deze lagers kan bestellen , en vervangen

Bij voorbaat dank !

met vriendelijke groet

[Jan de Lasser]

achterwiel lagers en set voor de achterbrug kun je bij iedere bromboer halen, maar ook bij de http://www.scooterenminibikeshop.nl/ gewoon even zoeken.
Achterbrug revisieset kost nog geen 9 euro, wiellagers komen op 5,5 euro per stuk.

[Rommit]

Bedankt voor de snelle reactie,

De site was mij nog niet bekend , ik zal vanavond een bestelling plaatsen

En men hiervan op de hoogte houden.

Met vriendelijke groet

[Rommit]

How-to gemaakt voor het vervangen van de achterwiellagers.

Enkel heb ik nu nog 1 probleem.

Aangezien ik beide wielen er volledig uit heb gehad , heb ik geen idee meer welke ring / onderdeel waar moet ( ja had het in een bakje op volgorde liggen , maar deze is op de grond gekieperd )

Wie o Wie kan mij de volgorde aangeven van het voorwiel en achterwiel ( ja ik had al gekeken bij de exploded vieuws , maar als ik die aan houd , komt me kilometerteller buiten me wiel te zitten )

Ik weet dat je op een moer eindigt , met daarachter een ring en daarachter de beugel van het spatbord en daarachter de voorvork.

Maar wat zit er nu tussen de 2 voorvorkpoten ? en de achterbrug ?

Alvast bedankt !

[tamiya]

Voorwiel(ga ik uit dat je het oude type voorvork hebt).

Moer-ring-spatbordbeugel-voorvorkpoot-zwarte opvulbus-wiel-remtrommel-voorvorkpoot-spatbordbeugel-ring-moer


Achterwiel

Moer-ring-kettingspanner-achterbrug-zwarte opvulbus-trommelrem-achterbrug-kettingspanner-ring-moer

De volgorde is van links naar rechts, als je op de brommer zit

[Rommit]

Het achterwiel zit nu goed , deze loopt vrij

Enkel krijg ik het voorwiel niet goed , ik vermoed door de afstandsbus.

Je hebt er namelijk 2 , een grote en een kleine ( de kleine zit nu achter , want de grote paste niet tussen de achterbrug )

Wat doe ik verkeerd ? , kan er iemand een foto maken van zijn voornaaf ?

Alvast bedankt maar weer !

[Rommit]

Na wat dingen uitgezocht te hebben en divers mail verkeer met Tomos.

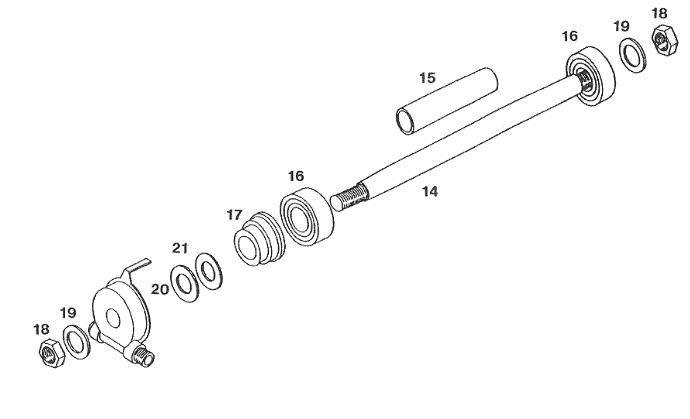

Hierbij de oplossing : ( zie bijlage )

De volgorde is dus :

Moer , ring , voorspatbord beugel , voorvorkpoot , km teller opnemer , 2 dunne shim ringen ( +/- 1 mm per ring ) afstandsbus ( groot , dunne gedeelte steekt in de km teller opnemer ) , lager , afstandbus , lager , remtrommel , voorvorkpoot , spatbord beugel , ring , moer

En daardoorheen natuurlijk de as .

Dit is als je op de brommer zit van links naar rechts

Vooras Tomos

Vooras Tomos.jpg (19.73 KiB) 5203 keer bekeken
